Причина чаще всего кроется в неправильной балансировке системы. Сегодня разберём, как добиться равномерного прогрева — даже если у вас нет проекта или точных данных о длине петель.
Почему это важно?
Неотбалансированная система — это:
Выход есть: грамотная настройка коллектора с расходомерами. Рассмотрим три сценария — от простого к сложному.
- перепады температуры по площади пола (иногда до 5–7 °C);
- перерасход энергии из‑за работы насоса на пределе;
- риск локальных перегревов и преждевременного износа труб.
Выход есть: грамотная настройка коллектора с расходомерами. Рассмотрим три сценария — от простого к сложному.
Способ 1. Есть проект — работаем по правилам
Если у вас на руках проектная документация, задача сводится к чёткому следованию инструкциям. В проекте указаны:
- длины петель;
- расчётные расходы теплоносителя (в л/мин);
- порядок настройки.
Алгоритм действий:
Секрет успеха: не игнорируйте проектные данные. Они рассчитаны с учётом теплопотерь, площади помещений и мощности котла.
- Откройте все клапаны коллектора, включите циркуляционный насос.
- Сверьтесь с проектными значениями: например, для петли 1 — 4 л/мин, для петли 2 — 3 л/мин и т. д.
- Регулируйте каждый расходомер, вращая винты до достижения нужного расхода.
Секрет успеха: не игнорируйте проектные данные. Они рассчитаны с учётом теплопотерь, площади помещений и мощности котла.

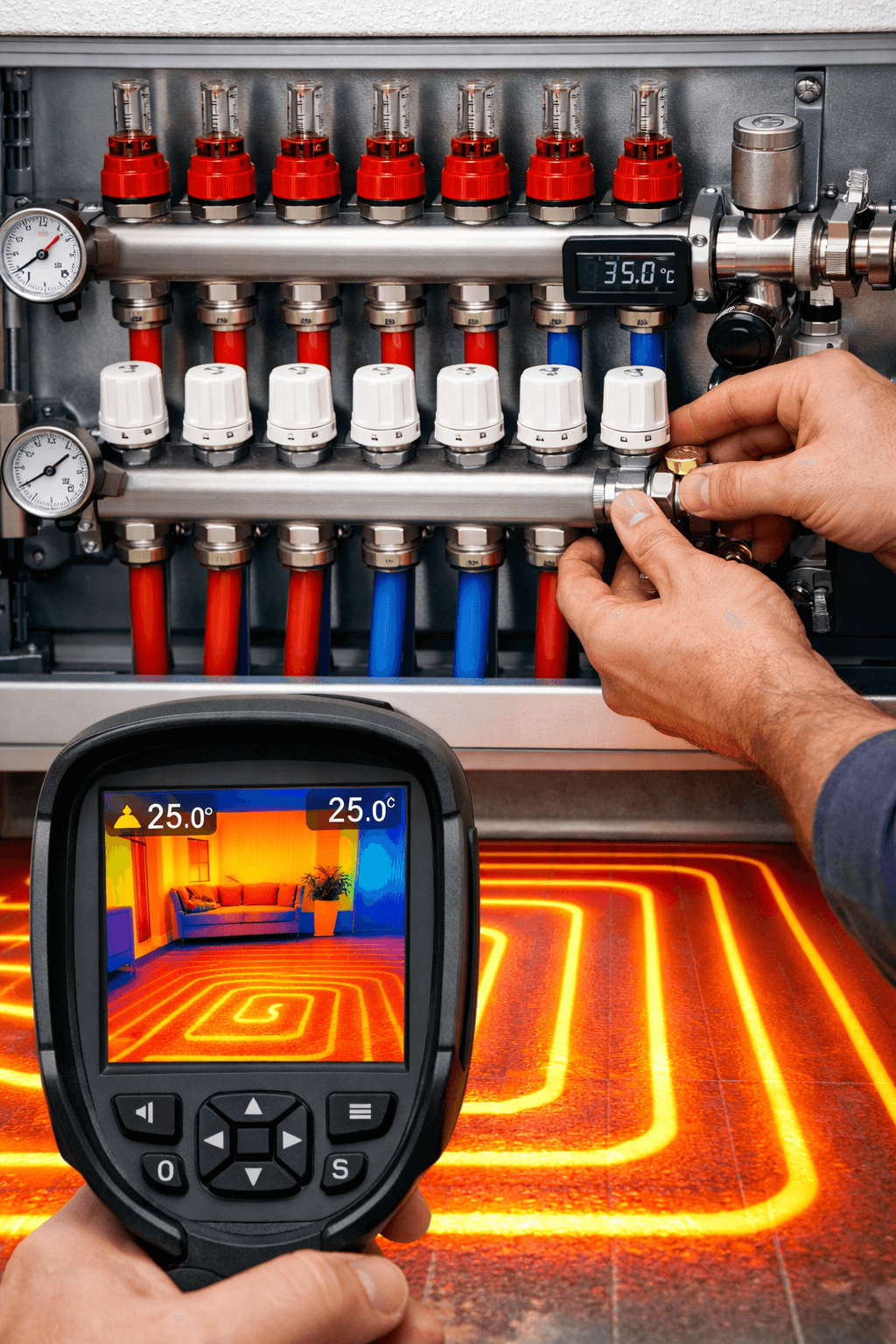

Визуальный контроль: используйте тепловизор — он покажет равномерность прогрева через 30–60 минут после настройки.
Способ 2. Нет проекта, но известны длины петель
Даже без проекта можно добиться идеального баланса, если вы знаете длину каждой петли. Главный принцип: самая длинная петля — эталон для расчётов.
Даже без проекта можно добиться идеального баланса, если вы знаете длину каждой петли. Главный принцип: самая длинная петля — эталон для расчётов.
Шаги:
Для остальных петель рассчитайте расход по формуле:
Qпетли=Qэталон*(Lпетли / Lэталон)
Например, если эталонная петля — 100 м (4,0 л/мин), а другая петля — 75 м, то её расход:
4,0⋅75/100=3,0 л/мин.
Ловушка: не забывайте о погрешностях измерений. Всегда оставляйте запас ±0,2 л/мин.
- Найдите самую длинную петлю и откройте её на максимум.
- Зафиксируйте расход на этой петле (например, 4,0 л/мин). Это ваш эталон.
Для остальных петель рассчитайте расход по формуле:
Qпетли=Qэталон*(Lпетли / Lэталон)
Например, если эталонная петля — 100 м (4,0 л/мин), а другая петля — 75 м, то её расход:
4,0⋅75/100=3,0 л/мин.
- Настройте расходомеры по расчёту.
- Проверьте прогрев тепловизором: перепады не должны превышать 2,0 °C.
Ловушка: не забывайте о погрешностях измерений. Всегда оставляйте запас ±0,2 л/мин.
Способ 3. Нет ни проекта, ни данных о длинах петель
Самый сложный, но реальный сценарий. Здесь придётся действовать эмпирически — то есть методом проб и ошибок. Ваша цель: равномерный прогрев по всей площади.
Пошаговая инструкция:
Начните балансировку:
Самый сложный, но реальный сценарий. Здесь придётся действовать эмпирически — то есть методом проб и ошибок. Ваша цель: равномерный прогрев по всей площади.
Пошаговая инструкция:
- Откройте все клапаны коллектора на 100% — дайте максимальный проток.
- Включите систему, дождитесь стабильного режима (20 минут).
- Просканируйте пол тепловизором: ищите зоны с перепадом более 3,0 °C.
- Определите петли, соответствующие холодным или перегретым зонам.
Начните балансировку:
- если зона перегрета — уменьшите расход на соответствующей петле на 0,5 л/мин;
- если зона холодная — увеличьте расход на 0,5 л/мин.
- После каждой корректировки ждите 10 минут для стабилизации температуры.
- Повторяйте сканирование, пока перепады не сократятся до ≤2,0 °C.
Важно:
- не торопитесь — система реагирует на изменения не сразу;
- проверьте отсутствие воздушных пробок (стравите воздух через клапаны);
- убедитесь в работоспособности циркуляционного насоса;
- исключите утечки (тепловизор поможет обнаружить аномалии).
Как проверить результат?
После настройки:
Критерии успеха:
- Подождите 30–60 минут для полной стабилизации температуры.
- Просканируйте пол тепловизором — цветовая карта должна быть однородной.
- Сверьте расходы на расходомерах с расчётными значениями.
- При необходимости внесите финальные корректировки.
Критерии успеха:
- перепады температуры — не более 2,0 °C;
- расход теплоносителя соответствует расчётным или эталонным значениям;
- отсутствие «мёртвых зон» и локальных перегревов.
Итоги и рекомендации.
Три способа балансировки — три уровня сложности. Но в каждом случае ключевые правила неизменны:
Начинайте с самой длинной петли — она задаёт тон всей системе.
Используйте тепловизор — это ваш «глаз» в невидимом спектре.
Дайте системе время — поспешные выводы приведут к ошибкам.
Если вы столкнулись с нестандартной ситуацией или сомневаетесь в результатах — не стесняйтесь обращаться к профессионалам. Компания «ГлавМонтаж» готова помочь с настройкой и диагностикой систем тёплого пола.
P.S. Помните: идеальный тёплый пол — это не магия, а точная настройка. Доверяйте специалистам и не бойтесь разбираться в деталях!
Три способа балансировки — три уровня сложности. Но в каждом случае ключевые правила неизменны:
Начинайте с самой длинной петли — она задаёт тон всей системе.
Используйте тепловизор — это ваш «глаз» в невидимом спектре.
Дайте системе время — поспешные выводы приведут к ошибкам.
Если вы столкнулись с нестандартной ситуацией или сомневаетесь в результатах — не стесняйтесь обращаться к профессионалам. Компания «ГлавМонтаж» готова помочь с настройкой и диагностикой систем тёплого пола.
P.S. Помните: идеальный тёплый пол — это не магия, а точная настройка. Доверяйте специалистам и не бойтесь разбираться в деталях!
